Схема монтажа заземления частного дома

Схема монтажа заземления частного дома

Заземление в частном доме необходимо для обеспечения безопасности и защиты от поражения электрическим током. Его основная задача заключается в отводе тока утечки в землю, предотвращая его воздействие на человека и оборудование. Существует несколько схем монтажа заземления, каждая из которых имеет свои особенности и преимущества.

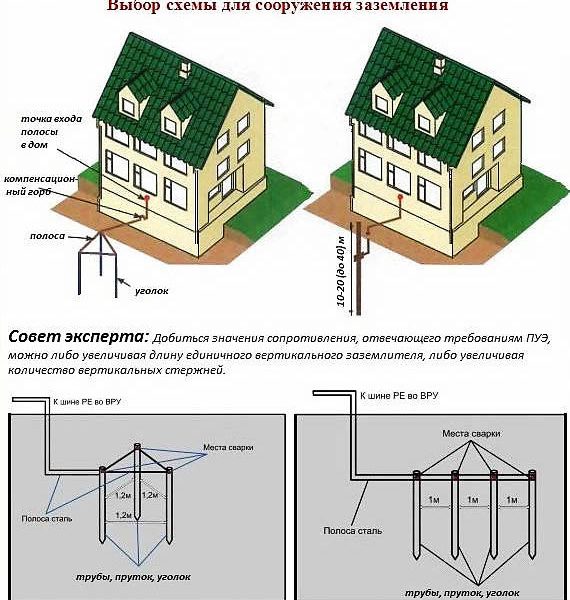

Схема контура заземления

Контур заземления представляет собой систему заглубленных в землю металлических элементов, соединенных друг с другом. Обычно он состоит из трех вертикальных электродов (штырей или труб), расположенных на расстоянии 1,5-3 м друг от друга, и горизонтального заземлителя, соединяющего их.

Материалы для изготовления контура

* Штыри: круглые стальные стержни диаметром 16-20 мм и длиной 2-3 м.
* Труб: стальные трубы с толщиной стенки не менее 3,5 мм и диаметром 50-60 мм.
* Горизонтальный заземлитель: стальная полоса шириной 40 мм и толщиной 4 мм или круглый стальной провод диаметром 8-10 мм.

Инструкция по монтажу контура

1. Выкопайте траншею глубиной 0,5-0,8 м и шириной 0,3-0,5 м по периметру дома.
2. Установите вертикальные электроды в местах их расположения и забейте их в землю с помощью кувалды или вибрационного молота.
3. Присоедините горизонтальный заземлитель к каждому из вертикальных электродов с помощью сварки или специальных зажимов.
4. Засыпьте траншею землей и утрамбуйте ее.

Схема заземления на естественных заземлителях

В некоторых случаях можно использовать естественные проводники, такие как металлические конструкции здания, трубы водоснабжения и отопления, в качестве заземлителя. Для этого необходимо убедиться, что эти конструкции имеют надежное соединение с землей и не находятся под напряжением.

Читать статью  Как узнать систему заземления в частном доме

Преимущества использования естественных заземлителей

* Экономичность. Не требует дополнительных расходов на приобретение и установку заземляющего контура.
* Удобство. Естественные заземлители обычно уже присутствуют в доме.
* Надежность. Металлические конструкции зданий имеют большую площадь контакта с землей и обеспечивают хороший отвод тока утечки.

Требования к естественным заземлителям

* Непрерывность: заземлитель не должен иметь разрывов или изолированных участков.
* Сопротивление: общее сопротивление естественных заземлителей не должно превышать 10 Ом.
* Доступность: заземлитель должен быть легко доступен для подключения заземляющего проводника.

Схема заземления на глубинном электроде

В некоторых случаях, когда нет возможности установить контур заземления или использовать естественные заземлители, используется схема заземления на глубинном электроде.

Принцип работы

Глубинный электрод представляет собой металлический стержень диаметром 16-20 мм и длиной 4-6 м, устанавливаемый в скважину глубиной 3-10 м. При контакте с землей на нижней части электрода образуется зона повышенной проводимости, через которую ток утечки уходит в землю.

Преимущества схемы на глубинном электроде

* Надежность. Обеспечивает стабильное заземление независимо от погодных условий и состояния грунта.
* Компактность. Занимает минимальную площадь на участке.
* Возможность установки в любом месте. Не требует наличия металлических конструкций или труб водоснабжения и отопления.

Выбор схемы заземления

Выбор подходящей схемы заземления зависит от следующих факторов:

* Характеристики грунта: сопротивление грунта влияет на эффективность заземляющего контура.
* Наличие естественных заземлителей: наличие металлических конструкций и труб водоснабжения/отопления позволяет сэкономить на установке заземляющего контура.
* Размер участка: наличие свободного пространства определяет возможность установки полноценного контура заземления.
* Бюджет: установка заземляющего контура может быть дороже, чем использование естественных заземлителей или глубинного электрода.

Монтаж заземления

После выбора схемы монтажа заземления необходимо выполнить следующие шаги:

1. Заглубить вертикальные электроды: выкопать ямы глубиной 0,5-0,8 м и установить в них вертикальные электроды.
2. Соединить электроды между собой: сварить или соединить зажимами горизонтальный заземлитель с вертикальными электродами.
3. Подключить заземляющий проводник: подвести заземляющий проводник от заземляющего контура или естественного заземлителя к распределительному щитку.
4. Проверить сопротивление заземления: с помощью мегомметра проверить сопротивление заземления, которое должно быть не более 10 Ом.

Читать статью  Диаметр кабеля для заземления частного дома

Документация для монтажа заземления

Для монтажа заземления необходимо иметь следующие документы:

* Проект заземления: разрабатывается специализированной организацией и содержит схемы, расчеты и технические характеристики заземляющего устройства.
* Акт монтажа заземления: составляется после завершения монтажа и подтверждает соответствие выполненных работ проекту.
* Протокол проверки сопротивления заземления: измеряет и протоколирует сопротивление заземления.

Заключение

Заземление в частном доме является важным элементом электробезопасности. Правильно выполненный монтаж заземления защитит жильцов и оборудование от поражения электрическим током, а также обеспечит безопасную работу электроприборов. Для выбора оптимальной схемы заземления необходимо учитывать характеристики грунта, наличие естественных заземлителей, размер участка и бюджет. Монтаж заземления должен выполняться в соответствии с действующими нормами и правилами и подтверждаться соответствующей документацией.
