Как смонтировать заземление в своем доме

## Как смонтировать заземление в своем доме

Заземление — важнейшая часть электрооборудования здания, которая защищает людей и имущество от поражения электрическим током и пожаров. Монтаж системы заземления своими руками не требует особых навыков и может быть выполнен в соответствии со следующими инструкциями.

### Материалы и инструменты

Для выполнения работ понадобятся следующие материалы и инструменты:

— Заземляющий электрод (штырь, уголок или труба)
— Заземляющий провод (медная или оцинкованная сталь)
— Соединительные материалы (болты, гайки, шайбы)
— Лопата
— Кусачки
— Отвертка
— Молоток или перфоратор

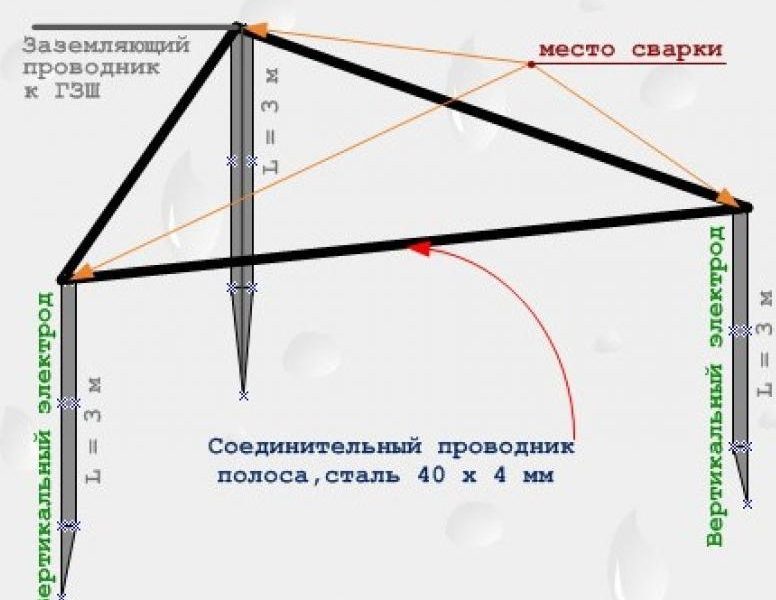

### Выбор заземляющего электрода

Выбор заземляющего электрода зависит от типа грунта и условий эксплуатации:

— В грунтах с низким сопротивлением (песок, суглинок) достаточно одного вертикального стального штыря длиной не менее 2,5 м.
— В грунтах с высоким сопротивлением (скальная порода, глина) используют несколько горизонтальных заземлителей в виде стальных полос или уголков, уложенных на глубине не менее 0,5 м.

### Монтаж вертикального заземлителя

1. Выкопайте яму глубиной 2,5-3 м и диаметром 0,5 м.
2. Установите вертикально заземляющий электрод и засыпьте яму землей с добавлением соли или угля для уменьшения сопротивления.
3. Утрамбуйте землю вокруг электрода.

### Монтаж горизонтального заземлителя

1. Выкопайте траншею глубиной 0,5-0,7 м и шириной 0,3-0,5 м.
2. Уложите на дно траншеи стальные полосы или уголки с расстоянием между ними 0,5-1 м.
3. Засыпьте траншею землей с добавлением соли или угля.
4. Утрамбуйте землю над траншеей.

### Монтаж заземляющего провода

1. Отрежьте заземляющий провод нужной длины (от заземлителя до электрощитка).
2. Соедините заземляющий провод с заземляющим электродом болтовым соединением.
3. Проложите заземляющий провод к электрощитку в траншее глубиной не менее 0,8 м.
4. Защитите заземляющий провод в траншее гофрированной трубой или пластмассовой трубой.
5. Введите заземляющий провод в электрощиток и подключите его к заземляющей шине.

Читать статью  Что такое защитное заземление оборудования

### Проверка заземления

После монтажа необходимо проверить сопротивление заземляющего устройства с помощью специального прибора — мегомметра. Сопротивление заземления должно быть не более 10 Ом.

### Советы по монтажу заземления

— При монтаже заземления отдавайте предпочтение медным проводам, так как они обладают более низким сопротивлением, чем стальные.
— Используйте соединительные материалы из того же материала, что и провод и электрод (медь или оцинкованная сталь).
— Все болтовые соединения должны быть плотно затянуты, а контактные поверхности защищены от коррозии антикоррозионной смазкой.
— После проверки заземления нанесите на заземляющий провод желто-зеленую изоляцию для обозначения его как заземляющего.
— При отсутствии возможности выполнить монтаж заземления своими руками, обратитесь к квалифицированным электрикам.
