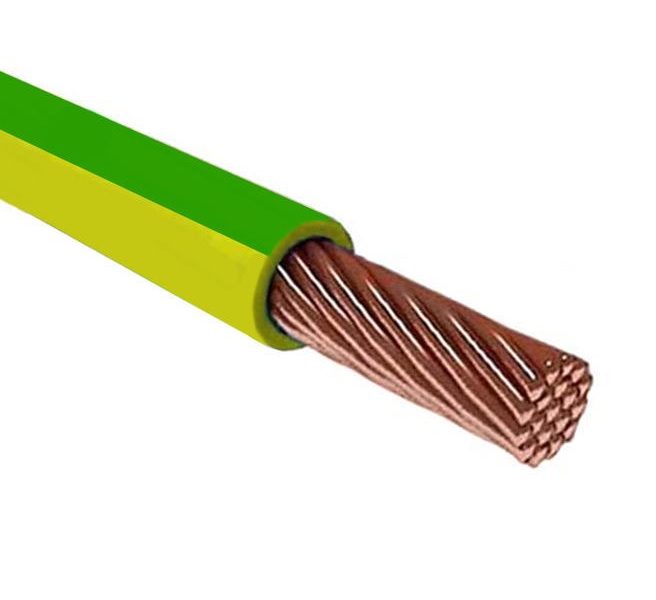

## Провод ПВГ для заземления оборудования

### Назначение и применение

Провод ПВГ (провод медный в поливинилхлоридной изоляции и оболочке) предназначен для защитного заземления электрооборудования в электроустановках напряжением до 1000 В переменного тока частотой до 400 Гц или напряжением до 1500 В постоянного тока.

ПВГ используется в жилых, общественных, промышленных и других зданиях и сооружениях. Его прокладывают внутри и снаружи зданий, в помещениях с обычной, повышенной влажностью и запыленностью, в подземных сооружениях, туннелях, каналах, шахтах.

### Конструкция и характеристики

Провод ПВГ состоит из следующих элементов:

— Токопроводящая жила: изготовлена из медных проволок класса 1 или 2.
— Изоляция: выполнена из поливинилхлоридного пластиката.
— Оболочка: изготовлена из поливинилхлоридного пластиката.

Основные характеристики провода ПВГ:

— Номинальное напряжение: до 1000 В (переменного тока) или до 1500 В (постоянного тока)
— Сечение жил: от 1,5 до 240 мм²
— Число жил: 1 или 2
— Температурный диапазон эксплуатации: от -50 °С до +50 °С
— Срок службы: не менее 30 лет

### Преимущества использования

Провод ПВГ обладает рядом преимуществ:

— Высокая механическая прочность и устойчивость к ударам и вибрациям
— Низкое сопротивление изоляции и высокая диэлектрическая прочность
— Хорошая гибкость и эластичность
— Устойчивость к воздействию влаги, пыли и химически активных веществ
— Длительный срок эксплуатации

### Выбор сечения провода

Сечение жилы провода ПВГ выбирается в зависимости от тока нагрузки и длины участка цепи. При этом необходимо учитывать допустимый нагрев токоведущих частей, падение напряжения на участке цепи и механическую прочность провода.

Для расчета сечения провода ПВГ можно воспользоваться формулой:

«`
S = I * L / (ΔU * ρ)
«`

где:

— S — сечение жилы, мм²
— I — ток нагрузки, А
— L — длина участка цепи, м
— ΔU — допустимое падение напряжения на участке цепи, В
— ρ — удельное сопротивление меди, Ом*мм²/м (0,0175 Ом*мм²/м)

Читать статью  Как правильно устанавливать заземление в доме

Допустимые токовые нагрузки для провода ПВГ приведены в таблице:

| Сечение жилы, мм² | Токовая нагрузка, А |
|—|—|
| 1,5 | 16 |
| 2,5 | 22 |
| 4 | 32 |
| 6 | 47 |
| 10 | 79 |
| 16 | 124 |
| 25 | 193 |
| 35 | 278 |
| 50 | 386 |
| 70 | 554 |
| 95 | 745 |
| 120 | 936 |
| 150 | 1180 |
| 185 | 1460 |
| 240 | 1860 |

### Монтаж и эксплуатация

Монтаж провода ПВГ осуществляется согласно требованиям ПУЭ (Правила устройства электроустановок). Провод прокладывается в открытой или закрытой проводке. При открытой проводке провод закрепляется на изоляторах, а при закрытой — в трубах, кабель-каналах или лотках.

В ходе эксплуатации провода ПВГ необходимо проводить периодический осмотр и измерения сопротивления изоляции. При обнаружении повреждений изоляции провод должен быть заменен.
