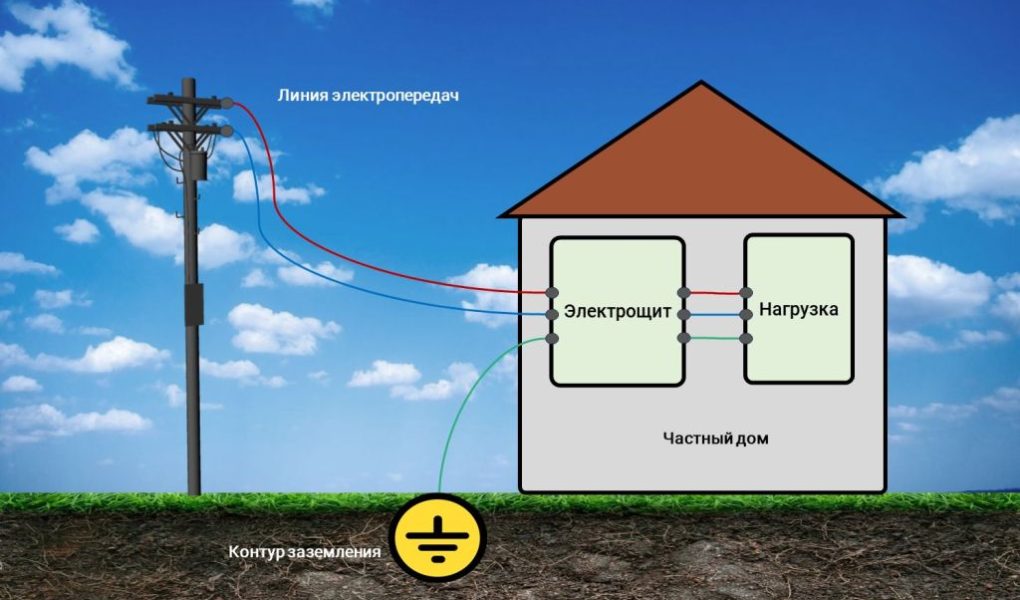

Схема установки заземления в частном доме

## Заземление в частном доме: схема установки и пошаговая инструкция

Заземление в частном доме является важнейшим элементом системы электроснабжения, обеспечивающим безопасность людей и работоспособность электрооборудования. Оно защищает от поражения электрическим током, предотвращает возгорания и образование помех в сети.

### Принцип действия заземления

Заземление представляет собой электрическую цепь между корпусами электротехнических устройств и землей. При возникновении аварийных ситуаций, таких как повреждение изоляции, ток утечки стекает в землю, не представляя опасности для людей и не вызывая пожара.

### Схема заземления в частном доме

Существует несколько схем заземления в зависимости от типа электропроводки:

— **TN-C система:** в данной схеме нулевой защитный (PEN) проводник выполняет также функции нулевого рабочего (N) проводника, совмещая в едином проводе функции зануления и заземления.
— **TN-S система:** в этой схеме нулевой защитный (PE) проводник отделен от нулевого рабочего (N) проводника. РЕ-проводник соединяется с заземляющим устройством, а N-проводник подключен к нейтрали трансформатора.
— **TT система:** данная схема предполагает разделение нулевого защитного (PE) и рабочего (N) проводников, а также наличие отдельного заземляющего устройства в виде забитого в землю штыря или заглубленного электрода.

Наиболее распространенной схемой заземления в частных домах является система TT.

### Устройство заземления

Заземляющее устройство состоит из следующих элементов:

— **Заземлитель:** металлический стержень или электрод, заглубленный в землю.
— **Заземляющий проводник:** металлическая полоса или провод, соединяющий заземлитель с электрощитом и корпусами электротехнических устройств.

### Пошаговая инструкция по установке заземления

**Материалы:**

— Заземлитель: оцинкованный стержень диаметром не менее 16 мм и длиной не менее 1,5 м.
— Заземляющая полоса: оцинкованная стальная полоса сечением не менее 40х4 мм или провод сечением не менее 16 мм².
— Болты и гайки для соединений.

Читать статью  Заземление в панельном доме есть или нет

**Инструменты:**

— Лопата или бур.
— Ключ или гайковерт.
— Строительный уровень.

**Шаги:**

1. **Выберите место для заземлителя.** Оно должно находиться на расстоянии не менее 1 м от фундамента дома и не ближе 5 м от водоемов.
2. **Выкопайте яму глубиной не менее 0,5 м.** Длина и ширина ямы должны быть достаточными для установки заземлителя и заземляющего проводника.
3. **Установите заземлитель.** Вбейте заземлитель в землю с помощью кувалды или специального забивного устройства. Убедитесь, что он находится вертикально, используя строительный уровень.
4. **Подсоедините заземляющую полосу к заземлителю.** С помощью болта и гайки соедините один конец полосы с заземлителем.
5. **Проложите заземляющий проводник.** Выкопайте траншею глубиной не менее 0,5 м от ямы до электрощита. Уложите в траншею и засыпьте землей заземляющий проводник.
6. **Подсоедините заземляющий проводник к электрощиту.** С помощью болта и гайки соедините другой конец заземляющего проводника с заземляющей шиной в электрощите.
7. **Соедините корпуса электротехнических устройств с заземляющим проводником.** С помощью специализированных клемм подсоедините корпуса всех электротехнических устройств в доме к заземляющему проводнику.

### Проверка заземления

После установки заземления необходимо проверить его сопротивление. Для этого используют специальный прибор — мегомметр. Допустимое сопротивление заземления должно быть не более 10 Ом.

### Важность заземления

Заземление в частном доме имеет огромное значение для безопасности и надежности электроснабжения. Оно обеспечивает:

— Защиту от поражения электрическим током.
— Предотвращение возгораний.
— Устранение помех в сети.
— Улучшение качества и стабильности электроснабжения.
— Соблюдение действующих норм и правил электробезопасности.

Установка заземления в частном доме является обязательным условием для обеспечения безопасности и комфортного проживания. Необходимо строго соблюдать правила монтажа и регулярно проверять его исправность.
