## Заземление в многоквартирном доме: назначение, устройство и типы

### Назначение заземления

Заземление в многоквартирном доме представляет собой систему, обеспечивающую электрическое соединение металлических нетоковедущих частей электроустановки с заземляющим устройством, которое находится в прямом контакте с землей. Основными функциями заземления являются:

— **Защита от поражения электрическим током.** В случае повреждения изоляции и попадания напряжения на корпус электроприбора заземление отводит ток утечки в землю, предотвращая поражение человека.
— **Снижение уровня электромагнитного излучения.** Заземление способствует снижению помех от электроустройств, защищая оборудование и здоровье человека.
— **Улучшение работы электрооборудования.** Заземление обеспечивает стабильное напряжение в электросети, увеличивая срок службы приборов.

### Устройство заземления в многоквартирном доме

Система заземления в многоквартирном доме обычно состоит из следующих элементов:

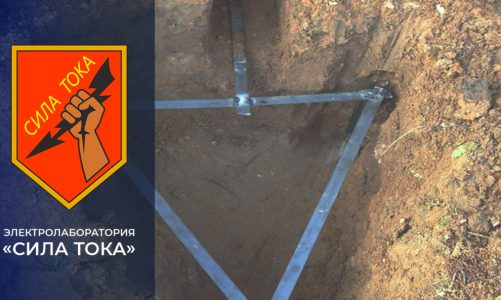

— **Заземлители** — электроды, которые погружаются в землю и обеспечивают контакт с ней.
— **Заземляющий проводник** — провод, соединяющий заземлитель с электроустановкой.
— **Главная заземляющая шина** — шина, к которой подключаются заземляющие проводники от электроустановки.
— **Вспомогательные заземляющие шины** — шины, которые устанавливаются в распределительных щитах и подключаются к главной заземляющей шине.
— **Заземляющие ответвления** — проводники, которые соединяют вспомогательные заземляющие шины с заземляющими зажимами на корпусах электроприборов.

### Типы заземления в многоквартирном доме

Существует несколько типов заземления, которые применяются в многоквартирных домах:

**1. TN-C**

В этой системе заземления нулевой рабочий (N) и защитный (PE) проводники объединены в один проводник PEN. Система TN-C применяется в старых зданиях, но в настоящее время она не рекомендуется из-за повышенного риска поражения электрическим током.

**2. TN-C-S**

Система TN-C-S является модификацией системы TN-C. В ней проводник PEN разделяется на рабочий (N) и защитный (PE) проводники на вводе в здание. Система TN-C-S обеспечивает более высокий уровень безопасности, чем TN-C.

Читать статью  Как сделать заземление на улице для дома

**3. TN-S**

В этой системе заземления рабочий и защитный проводники разделены на всем протяжении электроустановки. Система TN-S является наиболее безопасной, но также и самой дорогой.

### Требования к заземлению

Заземление в многоквартирном доме должно соответствовать следующим требованиям:

— **Сопротивление заземления** не должно превышать 4 Ом.
— **Сечение заземляющего проводника** должно быть не менее 10 мм² для меди и 16 мм² для алюминия.
— **Вспомогательные заземляющие шины** должны устанавливаться в распределительных щитах на каждой лестничной клетке.
— **Заземляющие ответвления** должны иметь сечение не менее 2,5 мм² для меди и 4 мм² для алюминия.
— **Соединения заземляющих проводников** должны выполняться с помощью болтов или винтов с гайками.

### Проверка заземления

Для обеспечения безопасности и работоспособности электроустановки необходимо регулярно проводить проверку заземления. Проверка включает в себя следующие действия:

— Измерение сопротивления заземляющего устройства.
— Проверка целостности заземляющих проводников.
— Визуальный осмотр системы заземления.

Проверку заземления должны проводить квалифицированные электротехнические специалисты с использованием соответствующего оборудования.

### Ответственность за заземление

Ответственность за исправное состояние системы заземления в многоквартирном доме несет управляющая компания или собственники квартир (в случае непосредственного управления). В обязанности управляющей компании входит организация проведения регулярных проверок, устранение неисправностей и ремонт системы заземления.
