## Схема электрощитка для частного дома без заземления

Электрощиток является важным элементом электропроводки в частном доме, обеспечивая распределением электроэнергии и защиту от перегрузок и коротких замыканий. В домах, где отсутствует заземление, необходимо использовать специальную схему электрощитка, учитывающую этот нюанс.

### Основные компоненты электрощитка

Типичная схема электрощитка для дома без заземления включает в себя следующие компоненты:

* Вводной автоматический выключатель — защищает всю электропроводку в доме от перегрузок и коротких замыканий.
* Устройство защитного отключения (УЗО) — отключает питание в случае нарушения изоляции, предотвращая поражение электротоком.
* Автоматические выключатели — защищают отдельные линии электропроводки от перегрузок и коротких замыканий.
* Силовые контакторы — коммутируют высокомощные нагрузки, например, отопительный котел или насос.
* Реле контроля напряжения — защищают чувствительное оборудование от колебаний напряжения.
* Шина нулевая (N) — соединяет нулевые провода от выключателей и розеток.
* Шина фазная (L) — соединяет фазные провода от источника питания.

### Типы УЗО для домов без заземления

В домах без заземления используются специальные типы УЗО:

* **УЗО типа А** — реагируют на переменные токи утечки, которые возникают при прикосновении к проводнику под напряжением.
* **УЗО типа АС** — реагируют как на переменные, так и на постоянные токи утечки.

При выборе УЗО для дома без заземления рекомендуется использовать УЗО типа АС, так как они более эффективно защищают от поражения током в условиях отсутствия заземления.

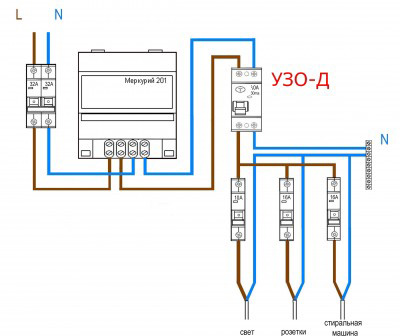

### Схема подключения

При подключении электрощитка для дома без заземления необходимо соблюдать следующую схему:

1. Вводной кабель подключается к вводному автоматическому выключателю.
2. От вводного автомата к УЗО подключаются нулевой и фазный провода.
3. От УЗО к автоматическим выключателям подключается фазный провод.
4. Нулевые провода от всех выключателей и розеток соединяются с нулевой шиной.
5. Фазные провода от всех выключателей и розеток соединяются с фазной шиной.

Читать статью  Розетки с заземлением в деревянном доме

### Примеры схем электрощитков

Ниже приведены примеры схем электрощитков для частных домов без заземления:

#### **Вариант 1. Простая схема**

![Пример простой схемы электрощитка без заземления](пример-простой-схемы.png)

* Вводной автоматический выключатель — 25 А
* УЗО типа АС — 30 мА
* Автоматические выключатели для линий розеток — 16 А
* Автоматические выключатели для линий освещения — 10 А

#### **Вариант 2. Расширенная схема**

![Пример расширенной схемы электрощитка без заземления](пример-расширенной-схемы.png)

* Вводной автоматический выключатель — 32 А
* УЗО типа АС — 100 мА
* Силовой контактор для отопительного котла — 25 А
* Автоматические выключатели для линий розеток — 25 А
* Автоматические выключатели для линий освещения — 16 А
* Реле контроля напряжения — 220-240 В

При выборе конкретной схемы электрощитка необходимо учитывать требования к мощности электроприборов и количество линий электропроводки в доме. Рекомендуется обращаться к квалифицированному электрику для проектирования и монтажа электрощитка.

### Важные рекомендации

* Для защиты оборудования от импульсных перенапряжений следует дополнительно установить грозозащиту.
* Все соединения в электрощитке должны быть выполнены надежно и качественно.
* Периодически следует проводить проверку работоспособности электрощитка, в том числе путем нажатия на тестовые кнопки УЗО.
* Соблюдение правил электробезопасности является залогом надежной и безопасной работы электрощита.
