Заземление

Принятая система заземления в жилых домах

## Принятая система заземления в жилых домах

Система заземления в жилых домах обеспечивает безопасность и надёжное функционирование электроустановок, защищая их от поражения электрическим током и повреждений. В различных странах существуют разные стандарты и системы заземления, а в пределах одной страны могут применяться несколько систем в зависимости от типа здания, года постройки и местных требований.

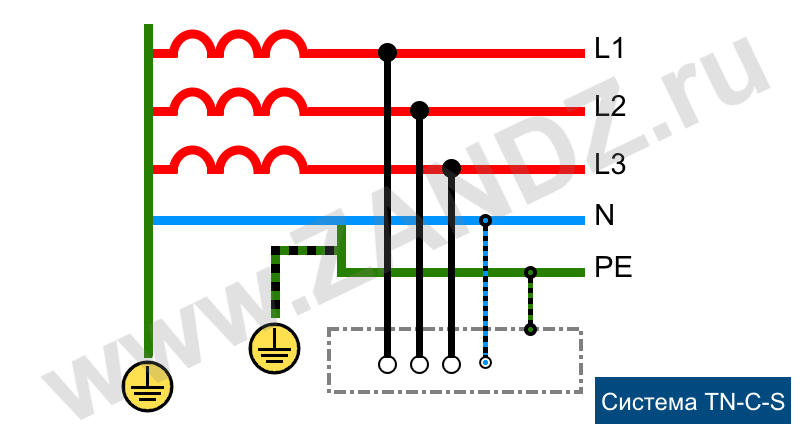

В России наиболее распространённой системой заземления в жилых домах является **система TN-C-S**. Она включает в себя:

— **нейтральный провод PEN**, который совмещает в себе функции нулевого рабочего и защитного проводников;
— **фазные провода L1, L2, L3**, которые подают напряжение на электроприборы;
— **заземляющее устройство**, которое соединяет PEN-проводник с землёй для отвода токов утечки и искрения.

В современных домах часто используется усовершенствованная **система TN-S**, в которой нулевой рабочий провод (N) и защитный провод (PE) разделяются. Такая система считается более безопасной и надёжной.

При строительстве новых жилых зданий, как правило, применяется **система TN-C-S или TN-S**. В старых домах, построенных по советским стандартам, чаще встречается система TN-C.

### Устройство заземляющего устройства

Заземляющее устройство служит для отвода токов утечки и искрения в землю. Оно может быть выполнено в виде:

— **стержневого заземлителя** — стального стержня, забитого в землю;
— **плоского заземлителя** — стальной полосы, уложенной в траншее;
— **контура заземления** — соединённых между собой стержневых или плоских заземлителей.

В жилых домах, как правило, используются стержневые заземлители. Количество и длина стержней зависят от сопротивления грунта и требований по безопасности.

### Требования к системе заземления в жилых домах

К системе заземления в жилых домах предъявляются следующие требования:

— **малое сопротивление заземляющего устройства** — должно быть не более 30 Ом;
— **надежность и долговечность** — заземляющее устройство должно обеспечивать надёжный контакт с землёй на протяжении всего срока эксплуатации;
— **доступность для осмотра и обслуживания** — заземляющее устройство должно быть легкодоступным для проведения ремонтных работ.

Читать статью  Арматура для контура заземления в частном доме

### Особенности системы заземления в частных домах

В частных домах система заземления может несколько отличаться от системы в многоквартирных домах. В частности, в частных домах часто используются следующие заземлители:

— **естественные заземлители** — стальные конструкции, погружённые в землю, например, водопроводные трубы;
— **искусственные заземлители** — забитые в землю металлические стержни или пластины.

Сопротивление заземляющего устройства в частных домах должно быть не более 10 Ом.

### Важность системы заземления

Система заземления играет важную роль в обеспечении безопасности и надежности электроустановок в жилых домах. Она защищает от поражения электрическим током, повреждения электроприборов и пожаров. Регулярное обслуживание и проверка системы заземления являются необходимыми мерами для поддержания её работоспособности.
