Правильная схема заземления для частного дома

## Правильная схема заземления для частного дома

Заземление является важнейшим элементом системы электроснабжения частного дома. Оно обеспечивает безопасность людей и оборудования, защищая от поражения электрическим током и предотвращая возникновение пожаров. В этой статье мы рассмотрим правильную схему заземления для частного дома, включающую в себя все необходимые компоненты и инженерные решения.

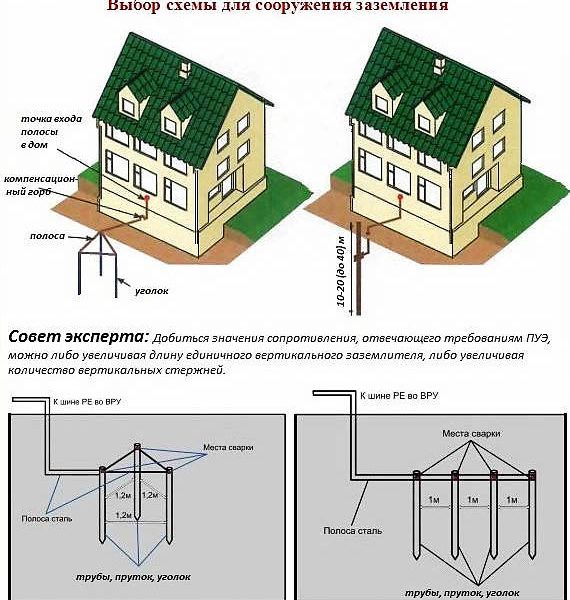

### Элементы схемы заземления

Схема заземления частного дома включает в себя следующие основные элементы:

— **Главный заземляющий электрод** — металлический стержень, труба или пластина, которая забивается в землю и служит токоотводом для тока утечки.
— **Заземляющий контур** — закольцованная система горизонтальных и вертикальных проводников, которые соединяются с главным заземляющим электродом и распределяют ток утечки по земле.
— **Заземляющие шины** — металлические пластины или шины, к которым подключаются все заземляемые элементы электроустановки дома.
— **Заземляющие проводники** — медные или алюминиевые провода, которые соединяют все заземляемые элементы с заземляющими шинами и главным заземляющим электродом.

### Виды схем заземления

Существуют различные виды схем заземления, которые применяются в зависимости от типа почвы, наличия грунтовых вод и других факторов. Наиболее распространенными схемами заземления являются:

**ТТ** — система с изолированной нейтралью, в которой источник питания не имеет прямого соединения с заземляющим контуром. Заземление выполняется через отдельные заземлители.
**TN-C** — система с совмещенным нулевым рабочим и защитным проводником. В этой схеме рабочий и защитный проводники соединены вместе.
**TN-S** — система с раздельным нулевым рабочим и защитным проводником. В этой схеме рабочий и защитный проводники разделяются на всем протяжении электрической сети.

### Правила выполнения заземления

При выполнении заземления необходимо соблюдать следующие правила:

— Главный заземляющий электрод должен быть расположен на расстоянии не менее 1 метра от стен дома и других подземных коммуникаций.
— Заземляющий контур должен иметь сопротивление не более 10 Ом.
— Заземлящие шины должны быть изготовлены из меди или оцинкованной стали и иметь сечение не менее 10 мм².
— Заземляющие проводники должны иметь сечение не менее 6 мм².
— Все соединения должны быть надежно затянуты и защищены от коррозии.

Читать статью  Розетки с заземлением в доме без заземления

### Этапы выполнения заземления

Заземление частного дома выполняется в несколько этапов:

1. Определение схемы заземления в соответствии с требованиями ПУЭ.
2. Монтаж главного заземляющего электрода.
3. Сооружение заземляющего контура.
4. Установка заземляющих шин.
5. Прокладка заземляющих проводников.
6. Подключение заземляемых элементов к заземляющим шинам.
7. Проверка сопротивления заземляющего устройства.

### Заключение

Правильно выполненное заземление является важнейшей составляющей электроснабжения частного дома. Оно обеспечивает безопасность людей и оборудования, предотвращает возникновение пожаров и других аварийных ситуаций. Соблюдая изложенные в этой статье правила и рекомендации, вы можете выполнить заземление вашего дома своими руками или доверить эту работу квалифицированным электрикам.
