Практичный контур для загородного дома
Частный коттедж сегодня уже не про один вводной автомат в щите и пару условных штырей во дворе, а про продуманную систему, которая защищает людей и технику круглый год. Чтобы контур заземления работал как задумано, важно понимать последовательность шагов, а не просто повторять чьи‑то чертежи. Инспектор и электролаборатория смотрят не только на форму треугольника траншеи, но и на то, как выбран металл, глубина, место расположения и способы крепления. Реальные замеры сопротивления грунта быстро выявляют, был ли это осознанный проект или набор случайных решений, сделанных «на глазок».
Полувстраиваемые светильники часто появляются в коттеджах именно после того, как хозяин продумывает всю систему освещения и распределение нагрузки по группам. Их выбирают, когда хочется аккуратной геометрии и хорошего света, но нет задачи полностью утапливать корпус в потолок. Такой формат особенно удобен в зонах с комбинированной отделкой, где часть потолка выполняется из гипсокартона, а часть остается монолитной. В помещениях с невысокими перекрытиями эти приборы позволяют не «съедать» высоту, но при этом дать более выразительный световой рисунок. Для монтажника же важно, чтобы цепь, к которой они подключены, была включена в общую схему защиты, а корпус приборов корректно связан с защитным проводником.
Пошаговая логика работ
Начинают не с сварки и не с покупки стали, а с выбора места и оценки грунта вокруг фундамента. Далее шаги выстраиваются так, чтобы каждый следующий опирался на измеренные, а не придуманные параметры.
- Определить расположение, соблюдая дистанцию от фундамента и удобство доступа к соединениям.
- Выбрать конфигурацию и материал с учетом предполагаемой нагрузки и свойств грунта.
- Разметить и выкопать траншею под штыри и соединительные полосы, не нарушая коммуникации.
- Смонтировать и связать элементы, а затем организовать надежное соединение с щитом.
Две популярные схемы для коттеджа
Форма и размещение
Замкнутый треугольник
Традиционная схема для загородного дома: три штыря соединяются стальной полосой по периметру, образуя равностороннюю фигуру. Такое решение позволяет равномерно распределить ток по грунту и меньше зависеть от локальных просадок влажности. Контур заземления при этом обычно размещают в двух‑четырех метрах от стен, чтобы обслуживать его без вмешательства в отмостку.
Линейный контур

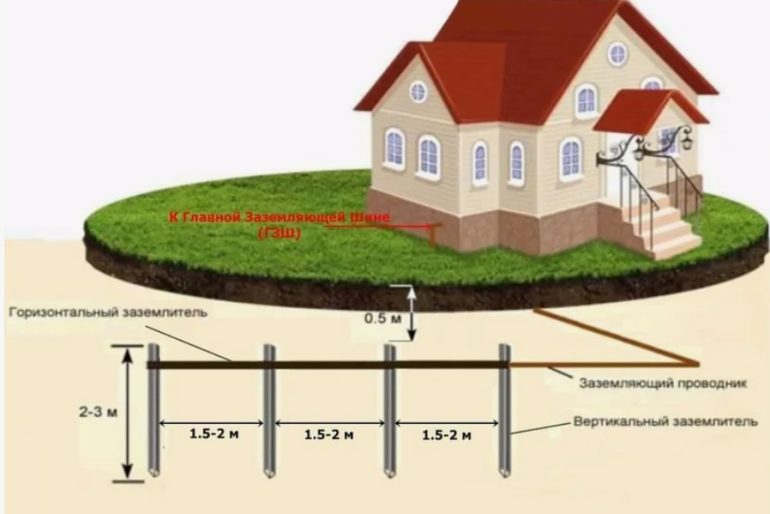

При сложной планировке участка или плотной застройке нередко используют ряд из нескольких вертикальных электродов, связанных полосой по прямой линии. Такая конфигурация удобна вдоль забора или дорожки, где нет места для полноценного треугольника. Она требует более тщательного расчета количества штырей и расстояний между ними, зато легче расширяется при необходимости.
Расчет и проверка результата
Без измерений
Распространенная ошибка выглядит просто: берут усредненные советы, вкапывают несколько штырей и считают, что задача решена. Грунт при этом никто не анализирует, сезонные изменения влажности игнорируются, а выводы делаются по ощущениям. В итоге реальные параметры защиты остаются неизвестными вплоть до первой серьезной аварии.
С измерениями грунта
Более ответственный подход предполагает замер удельного сопротивления грунта и последующую проверку готовой системы специальным прибором. По результатам расчетов определяют глубину и количество электродов, а после монтажа фиксируют итоговое значение в протоколе. Если оно превышает норматив, контур заземления усиливают дополнительными штырями или изменением конфигурации.
Типичные ошибки и контроль
Ошибка начинается там, где экономия на металле, сварке или проверке подменяет расчет и измерение. Неправильный выбор сечения, корродирующие соединения на поверхности и случайная смесь схем TN и TT в одном щите делают даже самый красивый план бесполезным. Четко рассчитанный контур заземления, привязанный к конкретному коттеджу и подтвержденный реальными замерами, становится не формальной галочкой, а основой для безопасной работы всей электросети, от насосной станции до освещения террасы.
- Контролировать качество сварных соединений и защищать их от коррозии после засыпки.
- Не совмещать защитные и рабочие проводники в одной шине без обоснованной схемы.
- Хранить протоколы замеров и схему для дальнейших проверок и модернизации.
- Планировать возможность расширения, если в будущем нагрузка на сети возрастет.
Когда контур заземления проектируется с учетом измерений, особенностей участка и будущих нагрузок, он надежно работает долгие годы и не превращается в источник скрытого риска.
