## Контур повторного заземления для частного дома

**Введение**

Заземление является важным элементом безопасности электроустановок в частном доме. Оно служит для отвода тока при возникновении утечек и предотвращает поражение людей электрическим током. Одной из наиболее эффективных схем заземления является контур повторного заземления.

**Принцип работы**

Контур повторного заземления представляет собой замкнутый проводник, закопанный в землю в виде треугольника или другой многоугольной фигуры. В каждой из вершин контура устанавливают вертикальные стержни или трубы, которые служат заземлителями.

Когда происходит утечка тока в электрическую сеть, например, из-за повреждения изоляции, ток проходит через контур заземления и уходит в землю. Металлические конструкции дома, соединенные с заземляющим устройством, также отводят ток в землю, обеспечивая защиту людей от поражения электрическим током.

**Преимущества повторного заземления**

Повторное заземление имеет ряд преимуществ по сравнению с другими схемами заземления:

* **Высокая эффективность:** Контур повторного заземления обеспечивает низкое сопротивление заземления и эффективный отвод тока утечки.
* **Стабильность:** Контур повторного заземления не зависит от сезонных изменений почвы и сохраняет сопротивление на стабильном уровне.
* **Долговечность:** Вертикальные заземлители в контуре изготовлены из коррозионностойких материалов, что обеспечивает длительный срок службы.
* **Простота обслуживания:** Контур повторного заземления требует минимального обслуживания, в отличие от других схем заземления, таких как заземляющие электроды.

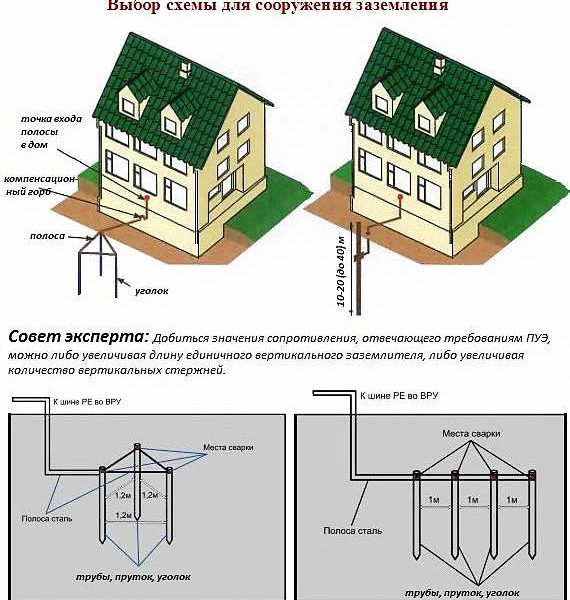

**Устройство контура повторного заземления**

Контур повторного заземления состоит из следующих элементов:

* **Вертикальные заземлители:** Вертикальные стержни или трубы, устанавливаемые в вершинах контура. Обычно используются заземлители длиной 1,5-3 метра.
* **Горизонтальные соединители:** Проводники, соединяющие вертикальные заземлители между собой. Чаще всего используются медные или оцинкованные стальные проводники сечением не менее 100 кв. мм.
* **Ввод в здание:** Проводник, соединяющий контур заземления с системой уравнивания потенциалов здания.

**Монтаж контура повторного заземления**

Читать статью  Изготовление заземления для частного дома

Установка контура повторного заземления должна выполняться квалифицированным электриком в соответствии с требованиями действующих норм и правил. Процесс монтажа включает следующие этапы:

* **Выбор места:** Контур повторного заземления следует располагать на расстоянии не менее 1 метра от фундамента здания и других заземляющих устройств.
* **Выполнение земляных работ:** Выкапываются траншеи для укладки горизонтальных соединителей и ямы для вертикальных заземлителей.
* **Установка заземлителей:** Вертикальные заземлители забиваются в землю на требуемую глубину.
* **Соединение элементов:** Вертикальные заземлители соединяются между собой горизонтальными соединителями с помощью сварки или болтовых соединений.
* **Проверка сопротивления:** После монтажа контура заземления замеряется его сопротивление. Допускаемое значение сопротивления устанавливается нормативными документами и зависит от мощности электроустановки и типа почвы.

**Заключение**

Контур повторного заземления является эффективной и надежной схемой заземления для частных домов. Он обеспечивает защиту людей от поражения электрическим током, предотвращает возникновение пожаров и повышает безопасность электроустановок. Правильное проектирование, монтаж и обслуживание контура повторного заземления гарантируют его долгую и безотказную работу.
