## Как выполнить контур заземления для дома: полное руководство

Заземление — важнейший аспект защиты дома и его обитателей от ударов молнии и электрических аварий. Контур заземления создает безопасный путь для отвода тока в землю, предотвращая возникновение опасного напряжения на проводке и оборудовании. Самостоятельное выполнение контура заземления может быть сложной задачей, но с тщательным планированием и соблюдением инструкций это вполне возможно.

### Необходимые материалы и инструменты

**Материалы:**

— Медные стержни для заземления диаметром 15-20 мм и длиной 2-3 метра
— Медный провод для заземления диаметром 10-16 мм
— Зажимы для подключения проводов
— Пластиковые или металлические колышки
— Уголки или соединители для труб
— Гравий или песок

**Инструменты:**

— Кувалда или молот
— Лом или бур
— Изолента
— Измерительная рулетка
— Кусачки
— Отвертка
— Уровень

### Пошаговая инструкция

**1. Выбор местоположения**

— Определите место для установки контура заземления на расстоянии не менее 1,5 м от дома и других строений.
— Избегайте мест с подземными коммуникациями, корнями деревьев или другими препятствиями.
— Для обеспечения оптимального рассеивания тока установите контур в грунте с низким удельным сопротивлением, таком как глина или влажный песок.

**2. Рытье траншеи и установка стержней**

— Выкопайте кольцевую траншею глубиной около 50-70 см и шириной 30-40 см.
— Вставьте медные стержни для заземления в землю до тех пор, пока их верхние концы не будут возвышаться над землей на 5-10 см.
— Используйте уголки или соединители для труб, чтобы соединить стержни друг с другом, создавая замкнутый контур.

**3. Укладка заземляющего провода**

— Проложите медный заземляющий провод по дну траншеи, соединяя его со стержнями заземления зажимами.
— Убедитесь, что соединения надежные и изолированы изолентой.
— Оставьте небольшой отрезок провода (около 50-75 см) над землей для подключения к заземляющей шине.

Читать статью  Как определить заземление оборудования

**4. Заполнение траншеи**

— Засыпьте траншею гравием или песком до уровня земли.
— Уплотните засыпку, чтобы обеспечить хороший электрический контакт с почвой.

**5. Установка заземляющей шины**

— Установите заземляющую шину из меди или оцинкованной стали на внешней стене дома на высоте не менее 30 см от земли.
— Подключите заземляющий провод к заземляющей шине с помощью зажима.
— Убедитесь, что зажим надежно закреплен и заземляющая шина заземлена.

**6. Подключение к электропроводке**

— Подключите заземляющую шину к заземляющему проводнику в электрощитке.
— Заземляющий проводник должен иметь сечение не менее 6 мм² из меди или 10 мм² из алюминия.
— Убедитесь, что все соединения выполнены правильно и надежно изолированы.

**7. Завершение и проверка**

— После завершения всех работ засыпьте оставшуюся траншею землей и уплотните ее.
— Проверьте сопротивление заземления с помощью заземлителя.
— Сопротивление заземления должно быть менее 10 Ом для обеспечения адекватной защиты.

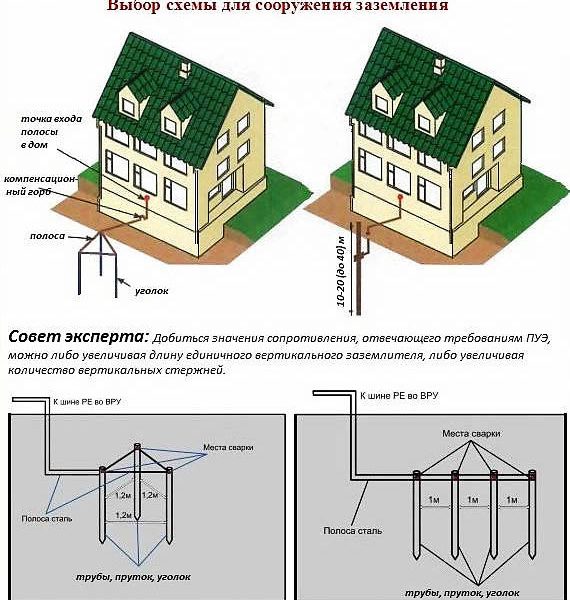

## Виды контуров заземления

Существует несколько типов контуров заземления, которые могут использоваться в различных условиях:

— **Кольцевой контур:** Замкнутое кольцо заземляющих стержней, установленных вокруг дома.
— **Магистральный контур:** Прямая линия заземляющих стержней, установленных на одинаковом расстоянии друг от друга.
— **Радиальный контур:** Звездчатое расположение заземляющих стержней, исходящих от центральной точки.
— **Свайный контур:** Использование существующих металлических свай в качестве заземления.

Выбор типа контура заземления зависит от типа почвы, расположения зданий и других факторов.

## Советы по безопасности

— При работе с электричеством всегда соблюдайте меры предосторожности.
— Носите защитную одежду, перчатки и очки.
— Отключите питание перед началом работы.
— Используйте только материалы, одобренные для электротехнических работ.
— Проконсультируйтесь с квалифицированным электриком, если у вас есть какие-либо вопросы или сомнения.

Читать статью  Купить стержни для заземления в частном доме

## Заключение

Выполнение контура заземления для дома — важная задача, которая обеспечивает безопасность и защищает от электрических опасностей. Следуя этим пошаговым инструкциям и соблюдая меры предосторожности, вы можете создать надежный контур заземления, который защитит ваш дом и его обитателей. Помните, что своевременное обслуживание и регулярные проверки системы заземления имеют решающее значение для ее оптимального функционирования.
