## Заземление в доме: схема и пошаговая инструкция

Заземление в доме — это важный элемент электробезопасности, защищающий людей от поражения электрическим током. Оно отводит избыточный ток в землю, предотвращая его накопление на проводниках и корпусах электроприборов. В данной статье мы представим схему заземления и пошаговую инструкцию по его установке в своем доме.

### Схема заземления

Наиболее распространенная схема заземления в частных домах — TN-C-S (заземление с раздельной нейтралью и защитным проводником). В этой схеме используется общий проводник для нулевого провода и защитного заземления (PEN-проводник). В распределительном щитке PEN-проводник разделяется на отдельный нулевой провод (N) и защитный провод (PE).

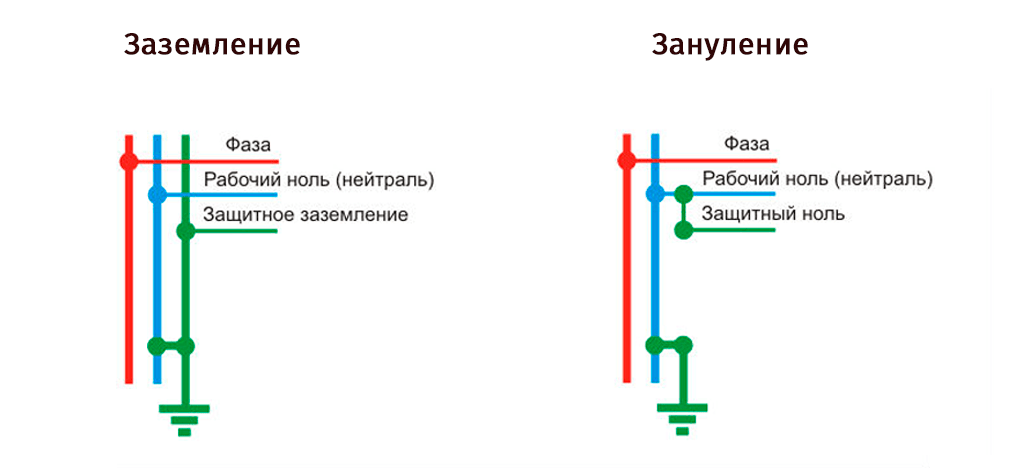

Схематически система заземления TN-C-S выглядит следующим образом:

«`
Сетевой щит — PEN-проводник — Распределительный щит — N-проводник — Электроприборы
|
|_ PE-проводник — Контур заземления
«`

### Пошаговая инструкция по установке заземления

**1. Проектирование контура заземления**

* Определите глубину промерзания грунта в вашем регионе, так как электроды должны быть заглублены ниже этой глубины.
* Выберите подходящий тип электродов: штыри, трубы или пластины.
* Рассчитайте количество электродов и длину заземляющего проводника в соответствии с требованиями ПУЭ.

**2. Подготовка траншеи**

* Выкопайте траншею глубиной не менее 0,5 м и шириной около 0,4 м.
* Прокладывайте траншею по периметру дома, избегая пересечений с трубопроводами или другими подземными коммуникациями.

**3. Установка электродов**

* Вбейте штыри или вкопайте трубы в землю на глубину не менее глубины промерзания.
* Расстояние между электродами должно быть не менее 1,5 м.
* Соедините электроды полосой или прутком из оцинкованной стали.

**4. Установка заземляющего проводника**

* Проложите заземляющий проводник из оцинкованной стали или меди по дну траншеи.
* Соедините проводник с электродами с помощью сварки или болтовых соединений.
* Выведите проводник в распределительный щит.

Читать статью  Контур заземления в подвале частного дома

**5. Монтаж заземления в распределительном щите**

* Закрепите заземляющий проводник на заземляющую шину в распределительном щите.
* Соедините шину с нулевыми шинами и защитными шинами всех электрических цепей.

**6. Проверка заземления**

* Измерьте сопротивление заземляющего контура с помощью специального прибора — омметра.
* Сопротивление должно быть не более 4 Ом.

### Распространенные ошибки при монтаже заземления

* Недостаточная глубина заземления.
* Малое количество или неподходящий тип электродов.
* Неправильное соединение электродов и заземляющего проводника.
* Отсутствие проверки сопротивления заземляющего контура.

### Преимущества заземления

* Устранение риска поражения электрическим током.
* Защита электроприборов от повреждений.
* Улучшение качества электропитания.
* Увеличение срока службы электропроводки.

### Вывод

Установка заземления в доме является обязательным мероприятием для обеспечения электробезопасности. Следуя приведенной выше схеме и инструкции, вы можете самостоятельно выполнить монтаж заземляющего контура и защитить себя и своих близких от непредвиденных ситуаций.
