## Длина контура заземления в частном доме

Защитное заземление является важной частью электроустановки в любом частном доме или на даче. Оно необходимо для защиты людей от поражения электрическим током в случае повреждения изоляции электрооборудования или нарушения правил электробезопасности.

Контур заземления представляет собой систему металлических проводников, закопанных в землю по периметру дома. Электрический ток, проходящий через проводник, создаёт вокруг него электромагнитное поле, которое распространяется в землю. Это поле притягивает блуждающие токи, защищая людей, находящихся внутри дома, от поражения электрическим током.

Длина контура заземления — это важный параметр, который влияет на его эффективность. Чем длиннее контур, тем больше площадь земли, которую он покрывает, и тем больше блуждающих токов он может рассеять.

### Расчет длины контура заземления

Длина контура заземления рассчитывается на основании следующих факторов:

* Сопротивление грунта
* Нормативное значение сопротивления заземляющего устройства
* Количество электродов

**Сопротивление грунта**

Сопротивление грунта — это его способность пропускать электрический ток. Оно зависит от типа грунта, его влажности и температуры. Чем плотнее грунт, тем выше его сопротивление.

Нормативное значение сопротивления заземляющего устройства — это сопротивление, которое должно обеспечивать заземляющее устройство. Оно зависит от вида электроустановки и принимается по нормативным документам (ПУЭ, СНиП).

**Количество электродов**

Количество электродов — это количество металлических стержней или труб, закопанных в землю для создания контура заземления. Чем больше электродов, тем больше площадь земли, которую покрывает контур.

### Формула расчета

Длина контура заземления рассчитывается по следующей формуле:

«`
L = (Rн х ρ) / (2π x Iн x n)
«`

где:

* L — длина контура заземления, м
* Rн — нормативное значение сопротивления заземляющего устройства, Ом
* ρ — удельное сопротивление грунта, Ом·м
* Iн — номинальный ток заземления, А
* n — количество электродов

Читать статью  Заземление для частного дома треугольник схема

**Удельное сопротивление грунта**

Удельное сопротивление грунта можно определить с помощью специальных приборов (землемеров) или воспользоваться справочными таблицами. Приблизительные значения удельного сопротивления для разных типов грунта приведены в таблице:

| Тип грунта | Удельное сопротивление, Ом·м |
|—|—|
| Песок сухой | 1000-5000 |
| Песок влажный | 500-2000 |
| Глина сухая | 500-1000 |
| Глина влажная | 100-500 |
| Чернозем | 100-200 |

**Номинальный ток заземления**

Номинальный ток заземления определяется по формуле:

«`
Iн = Iкз / Кз
«`

где:

* Iн — номинальный ток заземления, А
* Iкз — ток короткого замыкания, А
* Кз — коэффициент заземления

Коэффициент заземления принимается равным 0,8 для TN-C-S системы заземления и 1 для TN-S и TN-C систем заземления.

**Количество электродов**

Количество электродов определяется исходя из длины контура заземления и сопротивления грунта. Обычно для создания контура заземления в частном доме используют 3-5 электродов.

### Пример расчета

Рассмотрим пример расчета длины контура заземления для частного дома:

* Нормативное значение сопротивления заземляющего устройства: 4 Ом
* Удельное сопротивление грунта: 200 Ом·м
* Номинальный ток заземления: 200 А
* Количество электродов: 4

Подставляя эти значения в формулу, получим:

«`
L = (4 x 200) / (2π x 200 x 4) = 6,37 м
«`

Таким образом, для создания контура заземления в частном доме с использованием указанных параметров потребуется 4 электрода длиной 6,37 м.

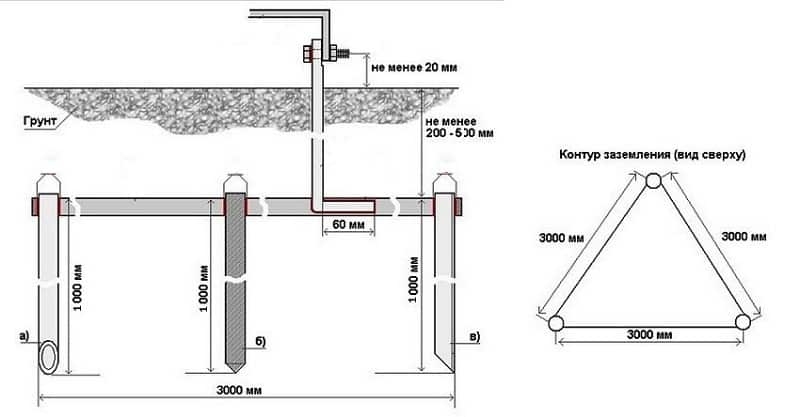

### Монтаж контура заземления

Монтаж контура заземления производится в соответствии с требованиями ПУЭ и СНиП. Основные этапы монтажа:

1. Выбор места установки контура заземления (обычно по периметру дома на расстоянии не менее 1 м от цоколя).
2. Разметка и подготовка траншеи глубиной не менее 0,5 м и шириной 0,3 м.
3. Установка электродов в траншею с шагом 2-3 м. Электроды должны быть заглублены в землю на 2-3 м.
4. Соединение электродов между собой стальной полосой или проводом диаметром не менее 10 мм.
5. Подключение контура заземления к шине заземления в доме.

Читать статью  Заземление электрического щита в частном доме

По завершении монтажа контур заземления должен быть проверен на соответствие требованиям нормативных документов.
