## Арматура для контура заземления в частном доме

### Назначение и преимущества заземления

Заземление электроустановок в частном доме является важным мероприятием, обеспечивающим безопасность и надежность электроснабжения. Контур заземления представляет собой систему проводников, закопанных в грунт, которые отводят электрический ток в землю. Одним из основных элементов контура заземления является арматура.

### Виды арматуры для заземления

Для изготовления заземляющего контура используют различные виды арматуры, среди которых:

— **Круглые стальные стержни:** Диаметром 10-16 мм, длиной до 3 м.
— **Уголковая сталь:** С шириной полки 40-50 мм, толщиной 4-5 мм.
— **Полосовая сталь:** Шириной 40-50 мм, толщиной 4-5 мм.
— **Трубы стальные водогазопроводные:** Диаметром 25-32 мм, толщиной стенки не менее 2 мм.

### Выбор и расчет арматуры

Выбор подходящего вида арматуры зависит от следующих факторов:

— Удельное сопротивление грунта.
— Требуемые показатели заземления.
— Длина контура заземления.

Обычно для частных домов используется круглая сталь диаметром 16 мм.

Расчет требуемой длины арматуры для каждого электрода контура заземления можно выполнить по формуле:

«`
L = (3ρ⋅R) / (ρ⋅100)
«`

где:

— L — длина электрода, м;
— ρ — удельное сопротивление грунта, Ом⋅м;
— R — расчетное сопротивление заземляющего устройства, Ом.

### Соединение арматуры

Электроды заземляющего контура соединяют друг с другом с помощью специальных хомутов, пластин или стержневых соединителей. Важно обеспечить надежный электрический контакт между всеми элементами системы.

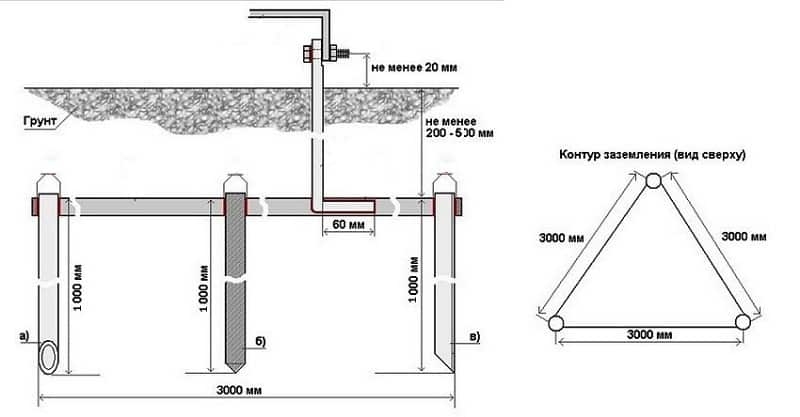

### Монтаж и забивание арматуры

Монтаж контура заземления выполняется в соответствии со следующей последовательностью:

1. Выбор места для установки и разметка расположения электродов.
2. Изготовление электродов из выбранной арматуры.
3. Соединение электродов с помощью хомутов или пластин.
4. Выкапывание траншеи для заземляющих проводников.
5. Забивание электродов в грунт с помощью кувалды или перфоратора.
6. Установка и подключение контрольной скважины.

Читать статью  Заземление розетки в частном доме что делать

Расстояние между электродами должно быть не менее 3 м. Глубина забивания электродов в землю определяется удельным сопротивлением грунта и расчетным сопротивлением заземления.

### Рекомендации по выбору и установке

Для обеспечения надежной и эффективной работы заземления необходимо соблюдать следующие рекомендации:

— Используйте только качественную арматуру из углеродистой стали.
— Учитывайте удельное сопротивление грунта в месте установки заземления.
— Располагайте электроды на расстоянии не менее 3 м друг от друга.
— Глубина забивания электродов должна составлять не менее 0,5 м.
— Устанавливайте контрольную скважину для периодического измерения сопротивления заземления.
— Регулярно проверяйте состояние контура заземления и при необходимости выполняйте ремонтные работы.
