## Ведомость заземления оборудования: образец и руководство по заполнению
### Цель ведомости

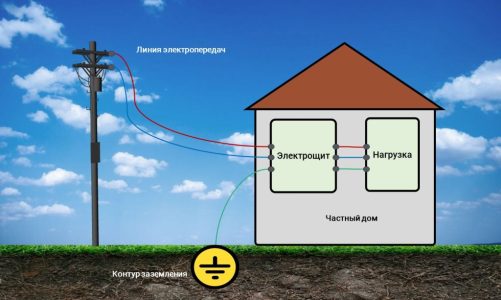

Ведомость заземления оборудования (ВЗО) представляет собой официальный документ, в котором указывается список электрических установок, систем и оборудования, подключенных к защитному заземлению, с указанием параметров их заземляющего устройства и мест повторного заземления нулевого провода. ВЗО служит для обеспечения безопасности электроустановок и контроля эффективности системы заземления.
### Образец ведомости
#### Заголовок
| № | Наименование электроустановки, системы, оборудования | Марка | Сечение, мм² | Длина, м | Место повторного заземления нулевого провода | Дата ввода в эксплуатацию | Техническое состояние (исправно/неисправно) | Замечания и рекомендации |
|—|—|—|—|—|—|—|—|—|
#### Пример
| 1 | Электродвигатель | АИР 100L4 | 2,5 | 5 | ГРЩ | 12.05.2023 | исправно | — |
| 2 | Осветительная установка | ЛП-20-220 | 1,5 | 10 | ШР-1 | 15.06.2023 | исправно | — |
| 3 | Щит распределительный групповой | ЩР-1 | — | — | — | 18.07.2023 | неисправно | Отсутствует заземляющий проводник |
### Правила заполнения
ВЗО заполняется ответственным лицом, назначенным приказом или распоряжением руководителя организации. При заполнении необходимо соблюдать следующие правила:
* **№:** Порядковый номер объекта.
* **Наименование электроустановки, системы, оборудования:** Указывается полное и точное наименование объекта.
* **Марка:** Указывается марка и модель устройства (например, АИР 100L4).
* **Сечение:** Сечение проводов или кабелей, используемых для заземления, в квадратных миллиметрах.
* **Длина:** Длина провода или кабеля, используемого для заземления, в метрах.
* **Место повторного заземления нулевого провода:** Указывается место, где выполнен повторный заземлений нулевого провода (например, ГРЩ, ЩР-1).
* **Дата ввода в эксплуатацию:** Указывается дата ввода объекта в эксплуатацию.
* **Техническое состояние:** Определяется путем визуального осмотра и испытаний. Указывается как «исправно» или «неисправно».
* **Замечания и рекомендации:** В этом столбце указываются любые неисправности, выявленные при осмотре или испытании, а также рекомендации по устранению этих неисправностей.
### Этапы составления ВЗО
Процесс составления ВЗО состоит из следующих основных этапов:
1. **Обследование электроустановок:** Проводится визуальный осмотр и испытания всех электроустановок, систем и оборудования, включенных в ВЗО.
2. **Идентификация объектов заземления:** Определяется круг объектов, подлежащих заземлению, и проверяется наличие и соответствие параметров заземляющих устройств.
3. **Сбор данных:** Собираются данные о марках и моделях оборудования, сечениях и длинах заземляющих проводников, местах повторного заземления нулевого провода.
4. **Заполнение ведомости:** Собранные данные заносятся в табличную форму в соответствии с образцом.
5. **Оформление и утверждение:** Подписанная ответственным лицом ВЗО утверждается руководителем организации.
### Важность ВЗО
Регулярное ведение ВЗО имеет большое значение для обеспечения безопасности и эффективности системы заземления. ВЗО позволяет:
* Контролировать состояние системы заземления и своевременно выявлять неисправности.
* Определять необходимость проведения ремонтно-профилактических работ.
* Соответствовать требованиям действующих нормативных документов (ПУЭ, ГОСТ Р 50571.22).
* Предотвращать несчастные случаи, связанные с поражением электрическим током.
* Снижать риск пожаров и других аварийных ситуаций.
Таким образом, ведение ВЗО является важным элементом системы обеспечения электробезопасности на предприятии. Следование рекомендациям по правильному заполнению и регулярному обновлению ВЗО позволит повысить надежность и безопасность электроустановок.
